GBV010

m²

Plancher sur vide sanitaire et mur de soubassement.

33.856,34F CFA

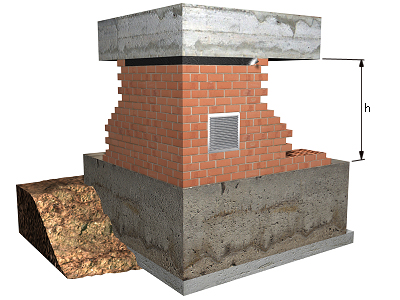

Plancher en béton armé sur vide sanitaire, épaisseur 30 = 25+5 cm, réalisé avec béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec des moyens manuels, volume 0,104 m³/m², et acier Fe E 500 en zone de renfort au moments négatifs et de connecteurs de poutrelles et de chaînages, quantité 6 kg/m²; constitué de: poutrelle précontrainte en "I"; entrevous en béton, 60x20x25 cm; couche en compression de 5 cm d'épaisseur, avec armature de répartition formée par treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, sur soubassement de 80 cm de hauteur de brique perforée en terre cuite (gero), à revêtir, 29x14x5 cm, avec du mortier de ciment confectionné sur chantier, avec 250 kg/m³ de ciment, couleur grise, dosage 1:6, fourni en sacs, finition avec membrane bitumineuse. Comprend agent filmogène pour le séchage des bétons et des mortiers. Le prix comprend le ferraillage de l'armature (coupe, façonnage et assemblage des éléments) sur l'aire de ferraillage en chantier et la pose en coffrage sur site.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt04lpc010a

Brique perforée en terre cuite (gero), à revêtir, 29x14x5 cm, pour utilisation en maçonnerie protégée (pièce en P), densité 860 kg/m³, selon NF EN 771-1.

67,200

U

74,57

5.011,10

mt08aaa010a

Eau.

0,026

m³

963,27

25,05

mt01arg005a

Sable de carrière, pour mortier confectionné sur le chantier.

0,053

t

9.752,77

516,90

mt08cem000a

Ciment gris en sacs.

58,361

kg

70,00

4.085,27

mt14lba010g

Membrane en bitume modifié par élastomère SBS, LBM(SBS)-40-FP, de 3,5 mm d'épaisseur, masse nominale 4 kg/m², avec une armature de feutre de polyester non tissé de 160 g/m², de surface non protégée. Selon NF EN 13707.

0,840

m²

3.794,71

3.187,56

mt08eft030a

Panneau en bois traité, de 22 mm d'épaisseur, renforcé avec des tiges et des profilés.

0,028

m²

24.081,82

674,29

mt08cim030b

Bois de pin.

0,003

m³

152.942,04

458,83

mt08var060

Pointes d'acier de 20x100 mm.

0,040

kg

4.495,27

179,81

mt08dba010d

Agent démoulant, à base d'huiles spéciales, émulsionnable à l'eau pour coffrages métalliques, phénoliques ou en bois.

0,030

l

1.407,79

42,23

mt07bho010d

Entrevous en béton, 60x20x25 cm. Comprend les pièces spéciales.

5,250

U

430,18

2.258,45

mt07vau010a

Poutrelle précontrainte en "I", avec une longueur moyenne d'inférieure à 4 m, selon NF EN 15037-1.

0,165

m

3.470,09

572,56

mt07vau010b

Poutrelle précontrainte en "I", avec une longueur moyenne d'entre 4 et 5 m, selon NF EN 15037-1.

0,908

m

3.706,69

3.365,67

mt07vau010c

Poutrelle précontrainte en "I", avec une longueur moyenne d'entre 5 et 6 m, selon NF EN 15037-1.

0,495

m

4.219,32

2.088,56

mt07vau010d

Poutrelle précontrainte en "I", avec une longueur moyenne de supérieure à 6 m, selon NF EN 15037-1.

0,083

m

5.165,70

428,75

mt07aco055c

Barres en acier haute adhérence, Fe E 500, de divers diamètres.

6,300

kg

646,77

4.074,65

mt08var050

Fil de fer galvanisé pour attacher, de 1,30 mm de diamètre.

0,072

kg

706,40

50,86

mt07ame100bca

Treillis soudé 100x100 mm, fils porteurs de 4 mm de diamètre et fils de répartition de 4 mm de diamètre, en acier Fe E 500.

1,100

m²

1.319,93

1.451,92

mt01arg000a

Sable criblé.

0,042

m³

13.643,04

573,01

mt01arg001ar

Gros granulats homogénéisés de taille maximale 15/25 mm.

0,079

m³

14.569,55

1.150,99

mt08cur020a

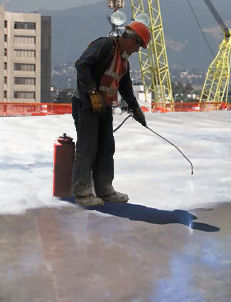

Agent filmogène pour le séchage des bétons et des mortiers.

0,150

l

1.002,90

150,44

mq06hor010

Bétonnière.

0,088

h

688,75

60,61

mo021

Compagnon professionnel III/CP2 construction pour des travaux de maçonnerie.

1,135

h

966,50

1.096,98

mo114

Ouvrier d'exécution I/OE1 construction pour des travaux de maçonnerie.

0,968

h

693,43

671,24

mo044

Compagnon professionnel III/CP2 coffreur.

0,286

h

1.006,41

287,83

mo091

Ouvrier professionnel II/OP coffreur.

0,281

h

750,17

210,80

mo043

Compagnon professionnel III/CP2 ferrailleur.

0,089

h

1.006,41

89,57

mo090

Ouvrier professionnel II/OP ferrailleur.

0,097

h

750,17

72,77

mo113

Ouvrier d'exécution I/OE1 construction.

0,135

h

693,43

93,61

mo112

Ouvrier d'exécution I/OE2 construction.

0,142

h

705,20

100,14

mo045

Compagnon professionnel III/CP2 bétonneur.

0,041

h

1.006,41

41,26

mo092

Ouvrier professionnel II/OP bétonneur.

0,161

h

750,17

120,78

Frais de chantier des unités d'ouvrage

2,000

%

33.192,49

663,85

Coût d'entretien décennal: 1.354,25F CFA les 10 premières années.

Montant total HT:

33.856,34

UNITÉ D'OUVRAGE GBV010: PLANCHER SUR VIDE SANITAIRE ET MUR DE SOUBASSEMENT.

CLAUSES TECHNIQUES

Plancher en béton armé sur vide sanitaire, épaisseur 30 = 25+5 cm, réalisé avec béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec des moyens manuels, volume 0,104 m³/m², et acier Fe E 500 en zone de renfort au moments négatifs et de connecteurs de poutrelles et de chaînages, quantité 6 kg/m²; constitué de: poutrelle précontrainte en "I"; entrevous en béton, 60x20x25 cm; couche en compression de 5 cm d'épaisseur, avec armature de répartition formée par treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, sur soubassement de 80 cm de hauteur de brique perforée en terre cuite (gero), à revêtir, 29x14x5 cm, avec du mortier de ciment confectionné sur chantier, avec 250 kg/m³ de ciment, couleur grise, dosage 1:6, fourni en sacs, finition avec membrane bitumineuse. Comprend agent filmogène pour le séchage des bétons et des mortiers.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée depuis les faces extérieures des chaînages périmétriques, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, à partir des faces extérieures des chaînages périmétrique, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants de la structure signalés dans les plans et les détails du projet seront considérés comme inclus.

CRITÈRE D'ÉVALUATION ÉCONOMIQUE

Le prix comprend le ferraillage de l'armature (coupe, façonnage et assemblage des éléments) sur l'aire de ferraillage en chantier et la pose en coffrage sur site.

Code CED

Type

Poids (kg)

Volume (l)

17 01 02

Briques.

16,464

13,171

01 04 08

Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07.

1,286

0,857

17 01 01

Béton (bétons, mortiers et préfabriqués).

12,877

8,585

17 03 02

Mélanges bitumineux distincts de ceux spécifiés dans le code 17 03 01.

0,235

0,235

17 02 01

Bois.

0,507

0,461

17 09 04

Déchets mélangés de construction et de démolition distincts de ceux spécifiés dans les codes 17 09 01, 17 09 02 et 17 09 03.

0,002

0,001

17 04 05

Fer et acier.

0,255

0,121

01 04 09

Déchets de sable et d'argile.

0,246

0,154

Déchets générés:

31,872

23,586

15 01 01

Emballages en papier et en carton.

0,788

1,051

17 02 03

Plastique.

0,398

0,663

17 02 01

Bois.

2,265

2,059

Emballages:

3,451

3,773

Total déchets:

35,323

27,359
