EBP020 |
m² |

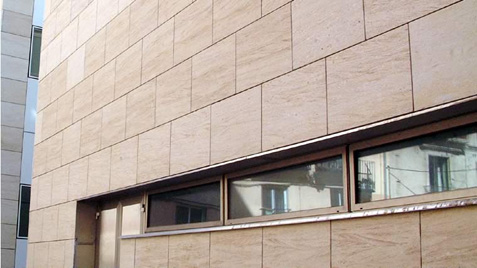

Bardage ventilé en pierre naturelle "LEVANTINA". |
119.037,32F CFA |
||
|
Système "LEVANTINA" de revêtement pour façade ventilée, de 3 cm d'épaisseur, formé par plaques de calcaire Marbella avec la qualité exigée par la méthode de classement de "LEVANTINA", finition bouchardée, de 60x40x3 cm, avec un rainurage longitudinal supérieur et inférieur dans chaque pièce, pour son appui sur profilés horizontaux en aluminium, assemblés aux montants en aluminium, eux-mêmes fixés au parement support avec chevilles spéciales. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt18lev020fb |
Plaque de calcaire Marbella avec la qualité exigée par la méthode de classement de "LEVANTINA", finition bouchardée, de 60x40x3 cm, couleur blanc crémeux, provenant de Zarcilla de Ramos, Murcia (Espagne); selon NF EN 1469. |
1,070 |
m² |
60.965,87 |
65.233,48 |
|
mt19paj140a7000 |

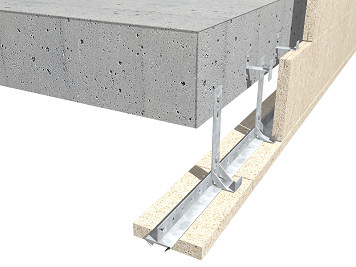

Sous-structure support pour bardage ventilé, du système d'ancrage longitudinal de pièces rainurées en pierre naturelle, insérables sur des pannes formées de profilés auxiliaires horizontaux de type ‘T’ en aluminium, assemblées aux profilés principaux verticaux en aluminium, fixée en rive du béton de chaque plancher (approximativement 3 m de hauteur libre) avec chevilles spéciales; comprend fixations en acier inoxydable pour l'assemblage des profilés, clips de nivellement, mastic adhésif élastique, consoles métalliques de soutien et consoles métalliques de rétention. |
1,000 |
m² |
45.916,99 |
45.916,99 |
|
mo052 |
Compagnon professionnel III/CP2 poseur de systèmes de façades préfabriqués. |
0,726 |
h |
829,93 |
602,53 |
|
mo099 |
Ouvrier professionnel II/OP poseur de systèmes de façades préfabriqués. |
0,763 |
h |
591,21 |
451,09 |
|
Majoration des montants |
3,000 |
% |
112.204,09 |
3.366,12 |
|
|
Coûts indirects |
3,000 |
% |
115.570,21 |
3.467,11 |
|
|
Coût d'entretien décennal: 10.713,36F CFA les 10 premières années. |
Montant total HT: |
119.037,32 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE EBP020: BARDAGE VENTILÉ EN PIERRE NATURELLE "LEVANTINA". CLAUSES TECHNIQUES Fourniture et montage d'un système "LEVANTINA" de revêtement pour façade ventilée, de 3 cm d'épaisseur, formé par plaques de calcaire Marbella avec la qualité exigée par la méthode de classement de "LEVANTINA", finition bouchardée, de 60x40x3 cm, couleur blanc crémeux, avec un rainurage longitudinal supérieur et inférieur dans chaque pièce, pour son appui sur coulisses formées par des profilés secondaires horizontaux de type ‘T’ en aluminium, assemblées à l'ossature principale verticale constituée de montants en aluminium, fixé au parement support avec chevilles spéciales. Comprend l'implantation, fixations en acier inoxydable pour l'assemblage des profilés, clips de nivellement, mastic adhésif élastique, consoles métalliques de décrochage et de portance, les chutes et les ruptures, la réalisation de linteaux avec pièces spéciales de pierre naturelle fixées à l'ossature métallique; les rejets d'eau, les jambages et les mouchettes en pierre naturelle, la réalisation des rencontres et des points particuliers et le nettoyage final de la maçonnerie réalisée. CRITÈRE POUR LE MÉTRÉ Surface mesurée selon documentation graphique du Projet, sans dupliquer les coins ni les rencontres, en déduisant toutes les ouvertures. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que la structure est complètement réalisée, que la surface support a totalement pris, qu'elle est sèche et sans reste d'ouvrage, que la paroi principale est totalement terminée et qu'elle présente la planimétrie adéquate, et que les précadres des baies sont placés. CLIMATIQUES. On suspendra les travaux lorsque la température ambiante sera inférieure à 5°C ou supérieure à 40°C, en cas de pluie, de neige ou si la vitesse du vent dépasse 50 km/h. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Nettoyage et préparation de la surface support des ancrages. Implantation du détail des pièces et des points d'ancrage. Fixation des profilés principaux verticaux au support. Fixation des profilés secondaires horizontaux aux profilés principaux verticaux. Préparation de la pierre naturelle. Fixation des plaques en pierre à l'ancrage. Réalisation de tous les travaux nécessaires pour la résolution des ouvertures. Aplomb, nivellement et alignement des plaques. Nettoyage final du parement. CLAUSES DE FINALISATION. La façade finie ne présentera pas de pièces fissurées, ébréchées ou tachées, et sera stable face aux efforts horizontaux. CONSERVATION ET MAINTENANCE. Des protections seront mises en place lors des opérations pouvant occasionner des taches ou des dommages mécaniques. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. CRITÈRE POUR LE MÉMOIRE On mesurera la surface réellement exécutée selon les spécifications du Projet, sans dupliquer les coins ni les rencontres, en déduisant toutes les ouvertures. |
